空心軸編碼器安裝方法及注意事項

2021-11-18

　　　　a將軟連接彈片一端用M3螺釘固定到編碼器主體上，擰緊螺釘，準備安裝。

　　

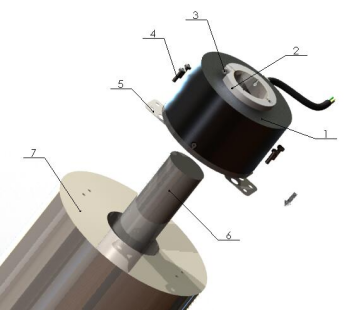

　　1—空心軸編碼器2—編碼器軸鎖緊環3—內六角螺釘4—十字槽盤頭螺釘
　　5—軟連接彈片6—客戶端輸出軸7—編碼器基座

　　b將編碼器空心軸與客戶端輸出軸配合安裝在一起，編碼器的軟連接彈片安裝孔對準編碼器基座上預留的螺紋孔，用十字槽盤頭螺釘將彈片另一端固定到編碼器基座上，擰緊螺釘。此時，空心軸編碼器通過軟連接彈片與編碼器基座彈性連接，對編碼器主軸及客戶端輸出軸起到保護作用。
　　c擰緊編碼器軸鎖緊環上的內六角螺釘，通過編碼器軸鎖緊環將編碼器主軸和客戶端輸出軸抱緊安裝固定到一起。

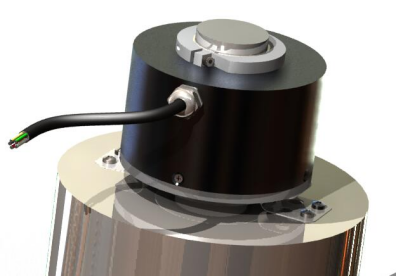

　　e空心軸編碼器機械安裝完成。
　　

　　注意事項：
　　本品為精密儀器，出廠前經過嚴格調校，切勿私自拆改。
　　切勿再加工輸出軸。
　　切勿強力碰撞、敲擊編碼器。
　　注意防塵、防水、防銹。
　　空心軸編碼器軸內孔和客戶端輸出軸匹配且緊密配合。
　　選擇合適規格的螺釘匹配編碼器和軟連接彈片，擰緊各連接處避免松動。
　　編碼器基座參照編碼器外形尺寸圖設計。
　　安裝編碼器時，應保證編碼器主軸和客戶端輸出軸處于同一條軸線上，同軸度≤0.1mm。系統安裝完成后，保證各部件緊固連接無松動現象。
　　編碼器安裝使用應由專業人員進行操作，使用前應仔細閱讀說明書，定期進行檢查和維護。

　　編碼器電氣使用要求：
　　1.電源：線性直流電源，輸入電壓4.9V～5.1V，寬壓產品電壓適用范圍為10V～30V。
　　2.電源紋波：標準要在20mV以?xún)?nèi)，最大不要超過±50mV。
　　3.線長：編碼器5V供電下線長不要超過2m。
　　4.檢測接口：使用485-232轉換模塊或者直接選485-USB轉換模塊。

　　5.供電方式：標準的供電方式是單臺編碼器單電源供電。

　　檢測方法：
　　1.連接編碼器后打開電源，用萬用表或者示波器測量編碼器線端電壓4.9V～5.1V。寬壓產品編碼器線端電壓10V～30V。電壓正常后用電腦串口助手或者采數軟件檢測編碼器數據是否正確。
　　設備放入高低溫箱后重復1、2步驟。
